一、數控火焰等離子切割機特點介紹
　　
　　1、基本概要
　　
　　ZZ-2030L-H重型便攜式數控火焰等離子切割機與大型龍門切割機一樣，可以切割山直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件，通過U盤傳輸到機器里，實現切割。
　　
　　ZZ-2030L-H重型便攜式切割機是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用于各種機械制造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割。
　　
　　ZZ-2030L-H重型便攜式切割機，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點，該機結構合理緊湊，精巧，價格合理，特別適合中小企業的板材切割下料。
　　
　　●橫梁采用特制鋁合金型材結構，鋁合金型材經過去應力處理和表面氧化處理，保證剛性高，強度                      大耐腐蝕，保證運行精度。
　　
　　●割炬升降體連接的線纜拖掛，采用拖鏈式，以保證氣管、電線等得以良好的保護；
　　
　　●縱向配置裝配有高精度齒條的專用型軌道，器運行的平穩及精準。其工作端面采用磨削工藝，保證了機器運行的平穩及精準。
　　
二、基本配置
　　
　

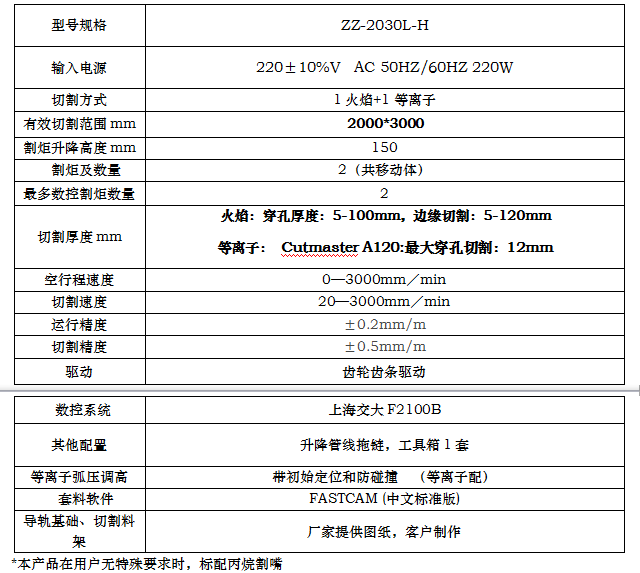

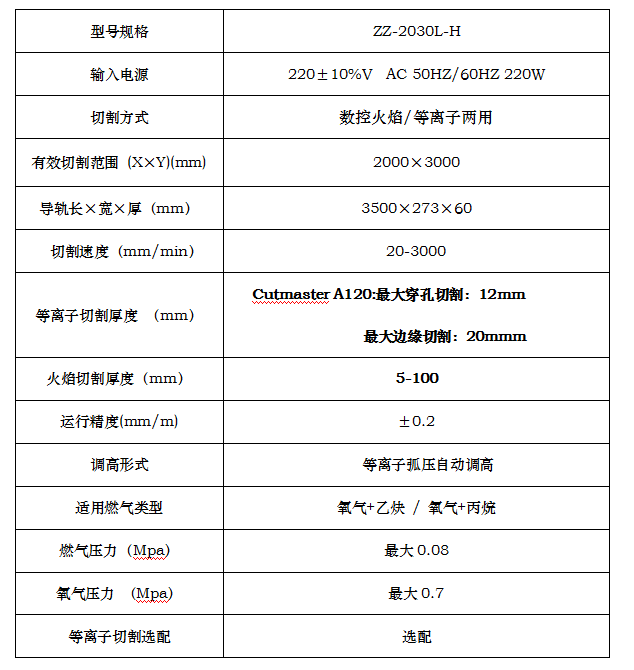

三、技術參數
　　
　　
四、數控系統
　　
　　1，顯示器使用7英寸高分辨液晶彩色顯示器。可顯示切割圖形及切割運行軌跡。操作更加簡化。
　　
　　2，鍵盤采用按鍵操作模式。
　　
　　3，支持U盤傳輸文件。也可以手動編輯切割程序（G代碼）。
　　
　　4，2軸直線和圓弧插補。
　　
　　5，支持加工中暫停，前進，后退，調速等功能。
　　
　　6，系統具有斷電記憶功能和回參功能及自動穿孔切割功能。
　　
　　7，系統具有手動和電動升降控制調整功能。
　　
　　8，具有割縫補償功能。
　　
　　9，電子離合器操作按扭，方便實現快速定位（兼急停按扭）
　　
　　10，溫控風扇設計，需要冷卻時才啟動。延長風扇使用壽命。
　　
　　11，系統可儲存30個文件，每個文件可達2000行。U盤中可存儲4G文件，均可隨意調用。
　　
　　12，高速16位單片機，FLASH存儲程序和外連USB讀取傳輸程序。
　　
　　13，高細分步進電機驅動，運動平穩，低噪音，運行精度高。
　　
　　14，切割速度較大可調到每分鐘4米，能滿足等離子切割的需求。
　　
　　15，  真正抵御高頻干擾，適應各種等離子機型。
　　
五、構成部分
　　
　　1，由橫向導軌，縱向導軌，主機三大部分組成。
　　
　　2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。
　　
　　3，驅動采用1.8°步進電機。
　　
　　4，橫向及縱向導軌采用鋁制芯軸，內側設有加強套，通過力學原理
　　
　　   設計，使其不變形。
　　
六、基本功能
　　
　　任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任意中斷、電子離合器開關等。以上功能均給操作者帶來了極大的方便
　　
七、軟件與套料
　　
　　標配軟件為:  FASTCAM(標準版)軟件,如需自動套料與共邊 則加配FASTCAM專家版。
　　
　　可將CAD圖形或電腦繪制圖形轉換為切割零件用的G代碼，將G代碼文件存入優盤，輸入到切割機中，系統自動將G代碼轉換為切割程序。　　
　　
　　本產品配USB接口，方便程序傳輸。在套料軟件中設置割縫補償值。
　　
八、編程軟件
　　
　　編程軟件ZZ-TL (可選配FASTCAM) 基于AutoCAD的自動編程與套料系統。ZZ-TL是專為各種數控切割機配用的切割軟件，該軟件能較大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。
　　
　　①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF、DWG文件數據的處理，自動生成所需切割代碼。
　　
　　②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。
　　
　　③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作。可通過窗口技術局部放大處理。
　　
　　④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
　　

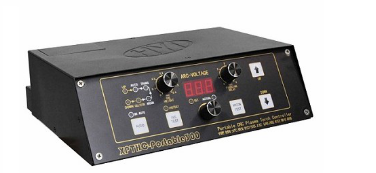

九、等離子調高器：深圳宏宇達（XPTHC-Portable300）
　
　　＞＞產品特點
　　
　　1、XPTHC-Portable3002是在我公司XPTHC-300的基礎上根據便攜式數控的特點設計而成，具有非常高的性價比。
　　
　　2、具有設定弧壓顯示、實際弧壓顯示、定位高度設置穿孔時間設置功能。
　　
　　3、具有保護帽定位、接近開關定位和雙速度定位功能。
　　
　　4、狀態指示功能。
　　
　　5、可用于國產等離子和進口等離子。
　　
　　6、分壓比100：1，也可按照用戶要求設定分壓比。
　　
　　7、驅動電機：DC24V直流電機，較大功率40W。
　　
　　8、PWM脈寬調制控制方式。
　　
　　＞＞技術參數
　　
　　1、輸入電壓AC24V
　　
　　2、驅動方式：PWM方式
　　
　　3、驅動電流：1A-3A,較大功率：40W.
　　
　　4、工作溫度：-10∽60℃
　　
　　5、控制精度：：±1V∽±3V
　　
十、等離子電源：維克多Victor（原飛馬特）Cutmaster A120
　　
　　（一）、等離子電源簡介
　　
　　1.經濟型等離子切割電源Cut masterA120系統，產品基本配置如下：
　　
　　(1).美國維克多CutmasterA120電源一個；
　　
　　(2).SL100割槍一支和7.6米的電纜一條；
　　
　　(3).美國維克多割槍安裝及起弧組件一套；
　　
　　(4).英文說明書一本（可提供中文電子版說明書）
　　

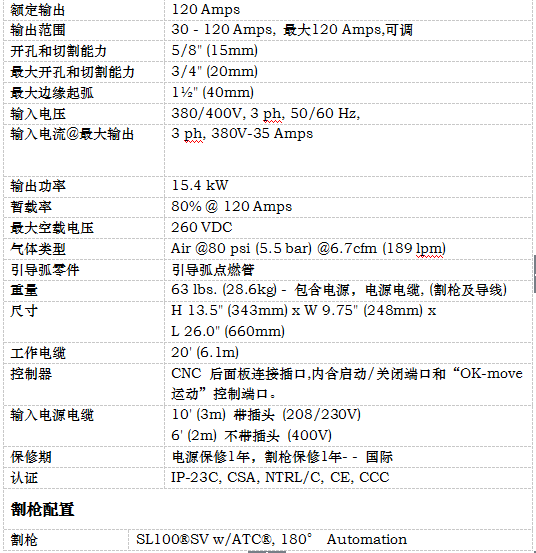

　　2、CutmasterA120產品規格、參數
　　
　　
　　
　　3、Cutmaster A120產品功能及特點
　　
　　接觸式起弧技術避免高頻干攏
　　
　　切割能力:可以切割15mm以下的碳鋼板、不銹鋼和鋁板
　　
　　所有材質的鋼板切割均具有很好的品質
　　
　　4、機用機型的特殊特性：
　　
　　?標準的4芯電纜連通等離子電源與CNC接口
　　
　　?提供起弧/停止信號和ok to move信號
　　
　　?可選的CNC接口板，上有標準信號和分壓后的弧壓信號
　　
　　?同類產品中具有較高暫載率，120A電流切割時仍具有80%的額定輸出
　　
　　?專業的內部自動控制軟件
　　
　　?系統可檢測割槍是否已連接并可自動地轉換成手用或機用形式
　　
　　?自動操作關閉后繼續吹氣2S以冷卻割槍并閉鎖手用機型的割槍開關
　　
　　?45A以下切割電流可允許噴嘴接觸板面切割
　　
　　?切割電流超過45A，如割嘴還接觸板面，系統將會自動中斷逆變器和OK to Move 的信號的輸出，以保護工件和割嘴。
　　
　　?當弧轉移信號丟失后， Ok to Move仍可以保留100ms。這樣CNC 就有足夠的時間加速到板材的邊緣，從而實現工件的完全切割。
　　
　　5、Cutmaster A120技術工藝
　　
　　(1)．切割能力：質量切割厚度12mm、較大穿孔厚度16 mm、較大邊緣切割厚度20 mm；
　　
　　(2)．切割面傾斜角不大于3—5°；
　　
　　(3)．切割邊緣方正，過度圓角很小；
　　
　　(4)．熱影響范圍小，切割表面平滑。
　　
　　（二）、外部相關設備要求及安裝條件，注意事項：
　　
　　1.電氣要求：
　　
　　(1)．A120電源輸入功率為23KVA，電流為35A，配6mm2導線，輸出電流為30~120A ；
　　
　　(2)．額定輸入電壓為380V（360~440VAC），3Phase,50/60Hz;
　　
　　(3)．要求環境溫度范圍：0° - 50°C ；
　　
　　(4)．等離子引弧電壓為7KV。
　　
　　2.氣體要求：
　　
　　(1)．等離子電源的工作氣壓是：4.5~6.3Bar;
　　
　　(2)．較大輸入氣壓為8.6Bar;
　　
　　(3)．切割時氣體流量為142~235L/min;
　　
　　(4)．要求空壓機的排氣量為0.4~0.6m3/min,氣壓為0.65~0.8Bar(空壓機的氣壓差較好不要超過                      2Bar);
　　
　　(5)．等離子電源到空壓機的氣管長度如未超過10M，則可選擇內徑為Φ=8mm的氣管，如未超出15M，則宜選擇Φ=10mm的氣管，如超出15M，則宜選內徑更大的鋼管或PVC管；
　　
　　3.機器安裝要求：
　　
　　(1)．等離子電源應盡量安裝在無塵、通風的地方且周邊要留足維護保養的空間；
　　
　　(2)．連接弧壓線時，松開的Work與Electrode端要盡量擰緊，否則易導致連接端子過熱燒壞；
　　
　　(3)．如需碰觸內部電路板，必須要事先將身體上可能攜帶的靜電釋放掉，方法是雙手碰觸電網接地線，否則有可能造成內部電路板的非正常損壞；
　　
　　(4)．安裝割槍電纜的拖鏈的轉彎半徑不得小于200mm,否則有可能造成割槍電纜內部氣管的爆裂；
　　
　　(5)．等離子電源必須外接壓縮空氣精密油水分離器，否則內部的二級過濾器會很快堵住，從而造成氣流量顯著下降。
